雙絞網路線接法詳解
(完整轉載自 http://ehome.cnool.net/ts1.htm, 轉為繁體中文以利閱讀)

皮皮原創，歡迎轉載，敬請保留下面作者一行不要改變
作者:皮皮(http://npu.top263.net)

一直以來很多人（包括作者）都認為10 Base-T 10M網路使用了網線中8條信號線之4條，而100 Base-T 100M則使用了全部8條信號線（要不怎麼那麼快呢？）。可是作者前不久在使用一條按所謂10M直連接法（1與3、2與6交換，其餘四線接外殼遮罩）接出的網線時，意外地發現網路正以100M高速傳輸，百思不得其解，於是上網查閱了大量資料，加上好幾台機實驗驗證，終於發現了事實真相，那就是，100M的雙絞線與10M的標準接法完全是一樣！可惜國內站點的看法（代表大多數人的看法）基本與作者老觀點一致，或者是雖有提及，但也是講得語焉不詳，沒有深究，所以筆者認為有撰寫本文之必要。

1	雙絞線接頭(RJ45)針腳號碼定義
2	10M雙絞線接頭的標準接法
3	100M雙絞線接頭的標準接法
4	1000M雙絞線接頭的標準接法
5	各類雙絞線的標準接法總結
6	雙絞線的標準接法的由來
7	各類雙絞線的標準直連接法
8	3類、5類、超5類線有什麼不同
9	HUB上的級連口的妙用

雙絞線接頭(RJ45)針腳號碼定義

網卡/HUB端插孔
線纜之水晶接頭
（圖一）

10M雙絞線接頭的標準接法
線材要求CAT-3(3類線).

號碼	信號定義	線對顏色
1	TX+	橙白
2	TX-	橙
3	RX+	綠白
4	未用	藍
5	未用	藍白
6	RX-	綠
7	未用	棕白
8	未用	棕

100M雙絞線接頭的標準接法
線材要求CAT-5(5類線)，接頭接法與10M完全相容。

號碼	信號定義	線對顏色
1	TX+	橙白
2	TX-	橙
3	RX+	綠白
4	未用	藍
5	未用	藍白
6	RX-	綠
7	未用	棕白
8	未用	棕

1000M雙絞線接頭的標準接法
線材要求CAT-5e(5類增強線，俗稱超五類)，接頭接法與10M/100M完全相容。
1000 Base-T雙向地使用了RJ45接頭中全部信號線。線材用5類線雖然也能工作，但是推薦使用5類增強線。

號碼	信號定義	線對顏色
1	BI_DA+	橙白
2	BI_DA-	橙
3	BI_DB+	綠白
4	BI_DC+	藍
5	BI_DC-	藍白
6	BI_DB-	綠
7	BI_DD+	棕白
8	BI_DD-	棕

　

各類雙絞線的標準接法總結
綜合上述10M、100M、1000M各種標準，可以發現儘管各標準對線對功能定義稍有不同，但是最終接頭的接法都是同一的，如下圖所示：

（圖二）

雙絞線的標準接法的由來
如圖三所示，雙絞線的標準接法不是隨便硬性規定出來的，而是為了儘量保持線纜接頭之佈局的對稱性而作出，這樣一來除了就可以使接頭內線纜互相的干擾相互抵消而降到最低，同時也使外界干擾的差分信號值儘量能相等以便抗干擾電路作相減運算來消除之。
所以說我們平時製作網路線時，如果不按標準製作，雖然有時線路也能接通，但是線路內部各線對之間的干擾不能有效消除，從而使信號傳送出錯率增加，最終導致網路性能下降。

（圖三）

事實上我們本文所用的網線接法是EIA/TIA 568B標準，還有一個EIA/TIA 568A的標準，它只不過是將圖中的橙線對與綠線對交換了一下位置（也就是綠白-1，綠-2，橙白-3，蘭-4，蘭白-5，橙-6，棕白-7，棕-8），線纜接頭之佈局仍然是對稱的。

各類雙絞線的標準直連接法
10M、100M網卡之間直接連接時，可以不用HUB，這時只需將TX、RX二個線對相互交叉，也就是1與3、2與6交換就行了。而1000M的線對由於都是雙向的，所以它們根本無須交叉，不過為了能向下相容它們也採用1與3、2與6交換來直連，所以呢，由於1000M各種標準考慮到了對舊標準的相容，我們只要按1000M的標準製作網線，就能用於各種速度。

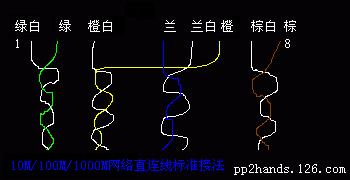

下面就是直連線其中一頭的具體接法（另一頭按標準接法）：

（圖四）

比對上圖與標準接法圖，可以發現二者其實只是交換了綠線對與橙線對，細心的人會發現它剛好就是EIA/TIA 568A標準，所以說，直連雙絞線的製作的標準接法，就是一頭按EIA/TIA 568A，另一頭按EIA/TIA 568B接法接線就行了。兩頭都符合國際標準，這就是按標準做線的好處。

3類、5類、超5類線有什麼不同
首先說說，為什麼要用雙絞線而不是平行線呢? 平行線不是更容易生產嗎？
這是因為網路線上通過的是>10MHz的高頻信號，這時導線之間的絕緣線相當於一個介電板，它與導線所形成的電容對高頻信號起旁路衰減作用（信號相位被滯後），由於信號頻率之高而變得不可忽略，所以平行線傳遞高頻網路信號是不行的。
但是如果我們將該平行線對雙絞，就會線上對形成電容的同時形成一個串聯的電感，草圖如下：

_____/\/\/\/\/\_____
                       |
                       =
                       |
--------------------

由電子電路知識可知，電感的作用剛好與電容相反，它使信號相位超前，只要調整電線的繞度，使線對形成的電感與電容就能夠剛好抵消，而且隨著線對長度的增加二者的作用均同等程度的增加，理想情況下信號就可以無衰減的在雙絞線對上傳輸了。
由此我們就可以知道，市面上3類、5類、超5類線雖然從外觀上看基本類似，其內部肯定有以下幾方面區別：一是信號線的絕緣材料不同，線越好，它的介電常數就應該越小，從而使形成的電容越小，二是線對的繞度可能不同（根據絕緣材料介電常數確定）。
還有一點就是越軟的線品質越好，這有二方面的原因，一是表明該線的導線含銅量很高（因為純銅很軟），它的直流損耗就會很小，另一面表明該導線可能是多股線而不是單股線，因為多股線對高頻信號傳遞能力強一些。這與另外一種物理現象有關（好象叫集膚效應）。

HUB上的級連口的妙用
通常HUB上都會留一個口用於HUB之間的級連，也就是將許多HUB連在一起用，為了在不級連時充分利用硬體資源，該介面一般與其旁邊一個普通網卡介面是相通的（圖五）。另外一種情形是設置一個撥動開關用來改變最後一個網口的功能（圖六），那麼作為級連用的網口到底有什麼不同呢？

（圖五）


（圖六）

事實上非常簡單，級連的網口就是一個標準的雙機直連介面，也就是1與3、2與6交叉，想不到吧。
那麼我們知道這個事實，就可以：
1、圖五情形時，在HUB沒電的時候也可以用二條普通網線連接二台電腦，只需將一條網線插在級連口，另一個接它旁邊的介面就行。
2、對沒有級連口的HUB，我們可以通過一條雙機直連線將它與別的HUB級連起來（各插任意一個普通網口即可）。
3、將雙機直連線插入HUB之級連口，可以象普通網線一樣插其他HUB網口一樣連網（1與3、2與6交叉二次，又變回去了嘛），這樣你出門只需帶一條雙機直連線即可，直連與插HUB二不誤，上門服務人員特有用。

(完)
